前处理技术与网格工具

不会花很多时间，科普性质

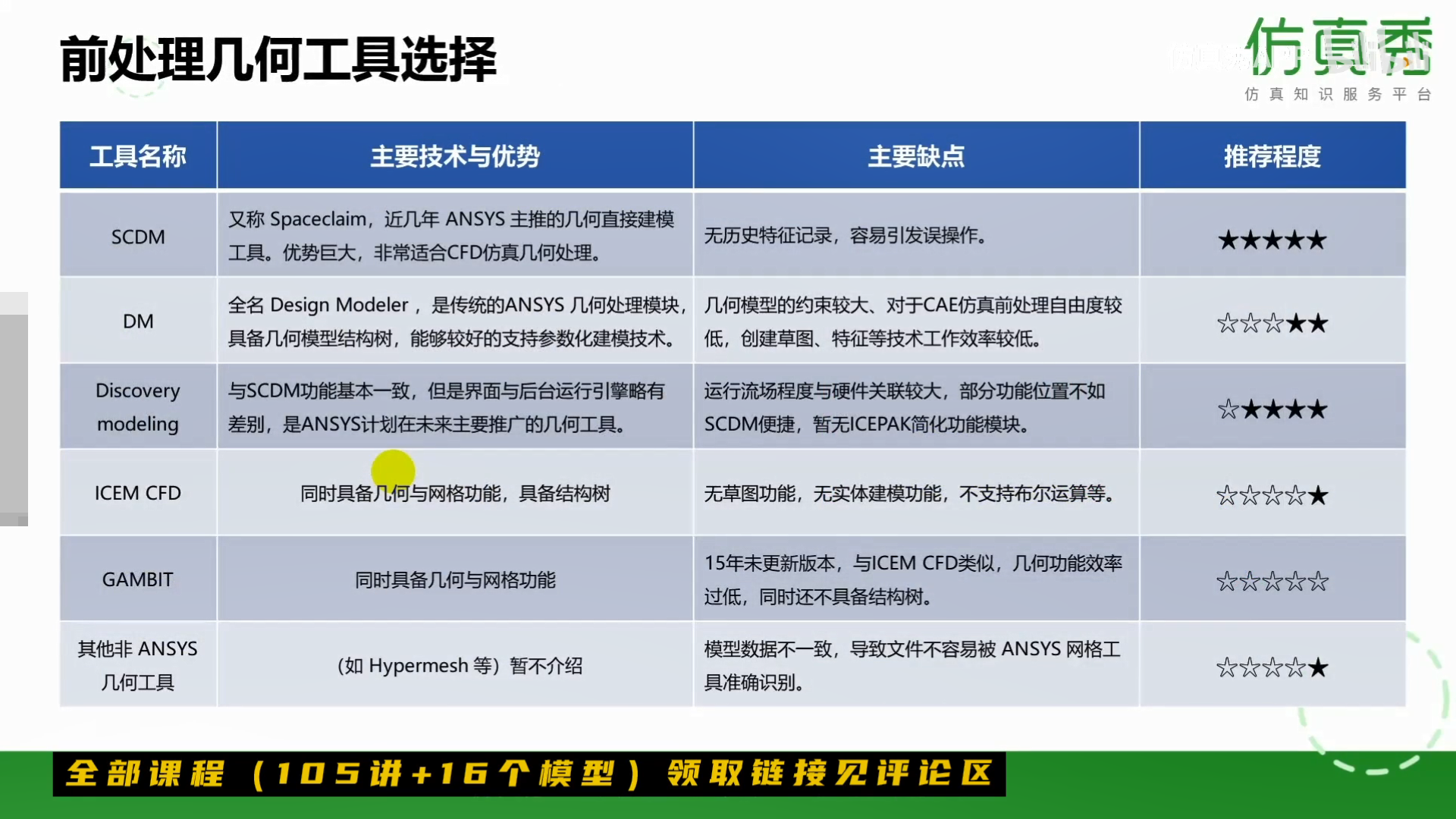

choice-tool

Discovery modeling 在五年之内集成很多功能，有学习的前途

Fluent Meshing 工作流技术

  • 官方的二次开发，在Fluent Meshing引入工作流技术，

  • 包含“水密几何”与"容错几何”两个工作流程。

  • 只需少量学习培训，所有用户都可以在Fluent Meshing中创建高质量的CFD网格

  • 消除了学习Fluent Meshing网格划分的入门障碍

  • 允许部署自定义工作流以实现自动化。

  • 从网格划分到求解再到后处理的整个工作流，都在统一的操作界面下完成。

  • 传统的高级Fluent Meshing功能仍旧可用

  • 支持Poly多面体网格与最新的Poly-Hexcore马赛克网格

  • 水密几何工作流(Workflow for Watertight Geometry)可能需要SCDM配合来完成网格划分。

  • 容错几何工作流稳定性与工作效率，仍在探索之中

网格类型与网格选择

四面体：

  • 体积小，数量多

  • 适合复杂表面，可自动生成

六面体：

  • 同等尺寸下，数量少

  • 复杂几何工作量大

  • 六面体=结构化？

五面体：

  • 六面体与四面体过渡

  • 混合网格、自动生成

  • 不能作为**主要填充**网格

三棱柱：

  • 四面体表面的边界层

  • 自动生成、描述表面

  • 不能作为**主要填充**网格

六面体网格VS.四面体网格

优势

  • 采用六面体网格可以减小网格数量

  • 对于流动方向沿着网格的问题，六面体网格可以减小数值误差需求

√ 几何形状复杂时工作量极大（能力&耐心）

√ 几何曲率较大时，网格质量难以有效控制

多面体(Polyhedral)网格介绍

  • 网格数量减少为四面体的1/3左右

  • 有效提高网格质量

  • 更精确的计算控制体的梯度

  • 更高的收效率

  • 不支持逆转化

  • 不支持光顺、合并、自适应等网格编辑操作

99%的绝对优势，

PS:

1
2
3
4
5
干净几何结构工作流程（Watertight Geometry workflow）(即WTM)
设计用于干净CAD几何形状，不需要太多的清理和修改方式
容错网格划分工作流程（Fault-tolerant Meshing workflow）
设计用于更复杂的非水密CAD几何图形
处理几何缺陷(重叠，交叉，洞，重复面，…)无需繁琐的手工清理，即可生成高质量的CFD体积网格

注射器内流场网格划分

视频
